HUB USB 2.0 À HAUT DÉBIT DRIVE BAY #F5U261EA - Concentrador USB BELKIN - Manual de uso y guía de instrucciones gratis

Tipo de producto	HUB USB 2.0 de alta velocidad
Número de puertos USB	4 puertos USB 2.0
Velocidad de transferencia	Hasta 480 Mbps
Alimentación eléctrica	Alimentado por el puerto USB, no necesita alimentación externa
Dimensiones aproximadas	10,2 x 5,1 x 2,5 cm
Peso	150 g
Compatibilidades	Compatible con Windows y Mac OS
Funciones principales	Extensión de puertos USB, conexión de dispositivos externos
Mantenimiento y limpieza	Limpiar con un paño suave y seco, evitar productos químicos
Piezas de repuesto y reparabilidad	No especificado, producto generalmente no reparable
Garantía	1 año de garantía limitada

Preguntas frecuentes - HUB USB 2.0 À HAUT DÉBIT DRIVE BAY #F5U261EA BELKIN

¿Cómo conectar el HUB USB 2.0 a mi ordenador?

Para conectar el HUB USB 2.0 a su ordenador, conecte el cable USB proporcionado en un puerto USB de su ordenador, luego conecte el otro extremo al HUB.

Mi HUB no reconoce los dispositivos USB conectados. ¿Qué hacer?

Asegúrese de que el HUB esté correctamente alimentado y que los dispositivos USB estén bien conectados. Intente desconectar y volver a conectar el HUB, así como los dispositivos.

¿El HUB funciona con dispositivos USB 3.0?

Sí, el HUB USB 2.0 es retrocompatible con dispositivos USB 3.0, pero la velocidad de transferencia estará limitada a la de USB 2.0.

¿Hay limitaciones en el número de dispositivos que puedo conectar?

El HUB permite conectar hasta 4 dispositivos USB, pero el rendimiento puede disminuir si se utilizan varios dispositivos de alto consumo de ancho de banda simultáneamente.

¿Cómo resolver problemas de velocidad de transferencia lenta?

Verifique que el HUB esté conectado a un puerto USB 2.0 de su ordenador. Evite conectar varios dispositivos de alto consumo de datos al mismo tiempo y asegúrese de que los cables utilizados estén en buen estado.

¿El HUB es compatible con sistemas operativos recientes?

Sí, el HUB es generalmente compatible con sistemas operativos recientes de Windows y macOS. Asegúrese de que sus controladores USB estén actualizados.

¿Qué hacer si el HUB es detectado pero no funciona correctamente?

Intente reiniciar su ordenador, cambiar de puerto USB o probar el HUB en otro ordenador para identificar si el problema proviene del HUB o del sistema.

¿Puedo usar el HUB para cargar dispositivos?

El HUB USB 2.0 no está diseñado principalmente para cargar dispositivos. Puede alimentar dispositivos de bajo consumo, pero para la carga, utilice puertos dedicados.

¿Dónde puedo encontrar actualizaciones de controladores para el HUB?

Visite el sitio web de Belkin para buscar actualizaciones de controladores específicas para su modelo de HUB USB.

MANUAL DE USUARIO HUB USB 2.0 À HAUT DÉBIT DRIVE BAY #F5U261EA BELKIN

Manual del usuario del Concentrador USB 2.0 de alta velocidad y 4 puertos para bahía interna

310.604.2089 (telécopie)

[e-mail]

Europa: 0080022355460

[e-mail]

Australie:1800666040

BELKIN

belkin.com

Belkin Components

Felicidades y gratías por adquirir el Concentrador Belkin USB 2.0 de alta velocidad y 4 puertos para bahía interna (el Concentrador). El Concentrador proportióna 4 puertos USB de bajada compatibles con los dispositivos USB 2.0 de alta velocidad, indemás de con los dispositivos USB 1.1.

Esto significa que el Concentrador mantiene la compatibiliad con todos los periféricos USB 1.1 de los que disponga, al tiempo que permite niveles de rendimiento ultra rápidos con los dispositivos de lasuma generación de USB 2.0, incluyendo escalan, impresoras, dispositivos de almacenamento masivo, y cármara de altaResolution. El Concentrador dispone de alimentacion propia, lo que le permitted a connexion en cascada de concentradores adiconales, de forma que pueda connectar hasta 127 dispositivos USB en un unico puerto. El Concentrador dispone de un LED con various colocores para cada puerto, y un LED principal para la alimentacion electrica. Para Obtener informacion adicular, consulte la section "Especifications Tecnicas".

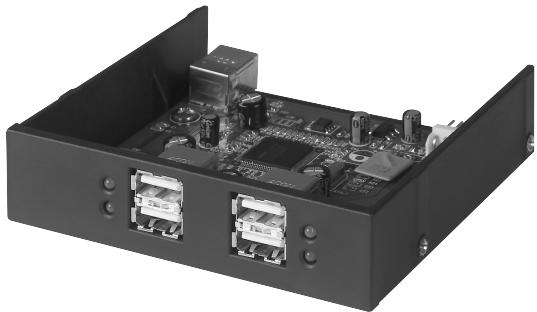

Fig. 1

Es

CHARACTERISTICAS

• Según la asignación USB 2.0 de alta velocidad (tasa de transferencia de datos 1.5/12/480Mbps)
• Compatible con dispositivos anteriores USB 1.1 (tasa de transferencia de datos 1.5/12Mbps)
• compatibiliad con Windows® 98 SE, Me, 2000 y XP
• Aprobado por el Foro de implementadores de USB (USB-IF)
• Funcionalidad Plug-and-Play
• Oportun de Intercambio en caliente de los dispositivos USB
• Detecisión y protección de sobre corriente
• LEDindicadoresde estado delpuerto
• 4 Puerto de bajada de 480Mbps
• Del的时间里 de una bahía de unidad de 3,5ulgadas
• Alimentado por la fuente de alimentacion del PC

Contenido del embalaje

• Concentrador USB 2.0 de alta velocidad y 4 puertos para bahía interna
• Cable de dispositivo USB "A" a "B"
• Manual del usuario

ESPECIFICACIONES TECNICAS

Puertos de subida 1

Puertos de baja 4

Voltaje por puerto CC +5V

Corriente por puerto 500mA (máx)

Modo de alimentación Autónomo

Temperatura de funciona 5^ 40^

Temperatura de almacenimiento -20°C ~ 60°C

Carcasa Plástico

Fuente de alimentación Alimentado por la fuente de alimentacion del PC

LED principal de corrente Significado de los colores:

Apagado No operativo

Rojo Operativo

LED de estado del puerto Significado de los colores:

Apagado No operativo

Intermitente apagado / verde Atencion al software

Intermitente apagado / ámbar Atencion al hardware

INSTALACION

1. Apague el PC y retire la cubierta del mesmo.
2. Retire la tapa del panel frontal de una bahía vacía de 3,5 pulgadas e instale el Concentrador en la bahía de launidad (consulte el manual del PC para Obtener información sobre la instalación de dispositivos compatibles con la bahía deidad). (Véase la Fig. 2)

Fig. 2

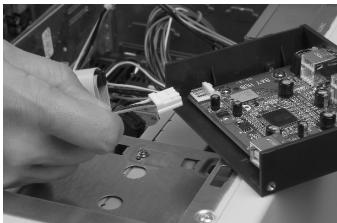

1. Conecte una toma de alimentacion compatible de la fuente de alimentacion del PC en el conector de corriente situado en la parte posterior del Concentrador. (Vexe la Fig. 3)

Fig. 3

INSTALACION (CONTINUACION)

1. Conecte el cable USB que se suministra en el conector USB situado en la parte posterior del Concentrador. (Véase la Fig. 4) Conecte el(other extremo del cable USB en un puerto disponible de una tarjeta adaptadora USB 2.0 de alta velocidad.

Fig. 4

Nota A: El Concentrador debe conectarse a un host USB 2.0 para poder trabajo en modo de alta velocidad (tasa de transferencia 480Mbps). Si el Concentrador se conecta a un host USB 1.1, funciona aunicamente en modo estandar (1,5 Mbps o 12 Mbps).

1. Vuelva colocar la cubierta del PC y conectelo.
2. El sistemas operativo Windows detectará el Concentrador e instalará los controladores你需要os. (En Windows, el "Asistente de instalación de hardware nuevo" podrá Solicitarle el CD de instalación de Windows para completar el proceso de instalación del controlador.

INSTALACION (CONTINUACION)

Note B - MUY IMPORTANTE: Los controladores del concentrador USB 2.0 de alta velocidad se incluyen con la mayoría de las tarjetas deactualización PCI para USB 2.0, y se preinstalan con los controladores de tarjetas PCI. Si se adquiró una tarjeta deactualización antes del lanzimiento del soporte del concentrador USB 2.0 de alta velocidad, Solicite al fabricante de la tarjeta PCI un controlador USB 2.0actualizo. El controlador USB 2.0 de Belkin admite todas las tarjetas PCI de la competencia basadas en el controlador host NEC, con la exception de las de Adaptec. Los controladores Belkin más recientes pueda encontrarlos en belkin.com.

1. Conecte el conductor USB A de un dispositivo USB, o un concentrador adicional, en cualesera de los puertos de baja del Concentrador interno. (Véase la Fig. 5)

Fig. 5

Nota C: Cuando conecte un dispositivo USB en un concentrador por primera vez, quizás necesite volver a instalar los controladores USB de este dispositivo. De igual forma, si desplaza el dispositivo a otro puerto del Concentrador, quizás seaecessaryvolver ainstalarloscontroladores.

INFORMACION

Declaración de la FCC

DECLARACION DE CONFORMIDAD CON LAS REGLAS DE LA FCC PARA COMPATIBILIDAD ELECTROMAGNÉTICA

Belkin Components, de 501 West Walnut Street, Compton, CA 90220, declaramos bajo esta exclusiva responsabilidad que el producto:

F5U261

al que se refiere esta declaracion:

Cuple el Apartado 15 de las reglas de la FCC. La operation está sujeta a las siguientes dos conditiones: (1) este disposito no pueda provocar interferencias daninas, y (2) este disposito debe acceptar toda interferencia recibida, incluidas las que能把示范区 operaciones no desaadas.

Declaración de conformidad de la CE

Nosotros, Belkin Components, declaramos bajo nuestra exclusiva responsabilidad que el equipo FSU261 al que se refiere esta交代ación, está en conformidad con la Norma de emisiones genérica EN55022 1998 y con la Norma de imunidad genérica EN550024 1998, EN61000-3-2, y EN61000-3-3.

Garantía ilimitada de los productos de Belkin Components Limited

Belkin Components garantía que this producte carece de defectos de materiales y mano de obra durante toda su vidaCTL. Si se descubriese un defecto, Belkin podrá, a su elección, reparar oCambiar el producto sin cargo algo, sempre que se devuelva durante el periodo de garantía, con los gastos de transporte prepagados, al distribuidor autorizzato de Belkin al que se le compró el producto. Se podrá Solicitar una prueba de compra.

Esta garantía no es aplicable si el producto se ha dado por accidente, abuso, uso incorrecto o aplicación inapropiada; si el producto se ha modificado sin el permiso escrito de Belkin; o si se ha suprimido o desigurado algo del número de series de Belkin.

LA GARANTIA Y LAS REPARACIONES ESTABLICadas PREVIAMENTE SON EXCLUSIVAMENTE EN LUGAR DE TODAS DEMÁS, YA SEAN ORALES O POR ESCRITO, EXPRESADAS O IMPLICITAS. BELKIN NIEGA ESPECIFICAMENTE TODA RESPONSABILIDAD RESPECTO A CUALQUIER GARANTIA IMPLICAITA, INCLUIDAS, SIN LIMITACION, LAS GARANTIAS DE COMERCIABILIDAD Y ADAPTACION A UN PROPOTOSO DETERMINADO.

Ningún distribuidor, agente o empleado de Belkin está autorizado para realizar modificações, amplíaciones o adiciones a esta garantía.

BELKIN NO ES RESPONSABLE DE DANOS ESPECIALES, ACCIDENTALES O CONSECUENCIA DEL INCUMPLIMIENTO DE LA GARANTIA, O BAJO CALUALIER OTRA TEORIA LEGAL, INCLUDEO, PERO NO LIMITADO A, PÉRIDA DE BENEFICIOS, TIempo DE INACTIVIDAD, BUENA VOLUNTAD, DANOS O REPROGRAMACION, O REPRODUcción DE ALGUN PROGRAMA O DATOS ALMACENADOS O UTILIZADOS CON PRODUCTOS BELKIN.

Asistencia的技术

EE.UU.: 310.898.1100 ext. 2263

800.223.5546 ext. 2263

310.604.2089 (fax)

[e-mail]

Europa: 0080022355460

[e-mail]

Australia: 1800666040

BELKIN

belkin.com

Belkin Components

1119 PH Schiphol-Rijk · Países Bajos

Tel: [phone]

Fax: [phone]

Belkin Components Ltd.

7 Bowen Crescent • West Gosford

© 2002 Belkin Components. Reservados todos los derechos.

Todos los nombres commerciales son marcas registradas de los respectivos fabricantes Mentionados.

P74102em
